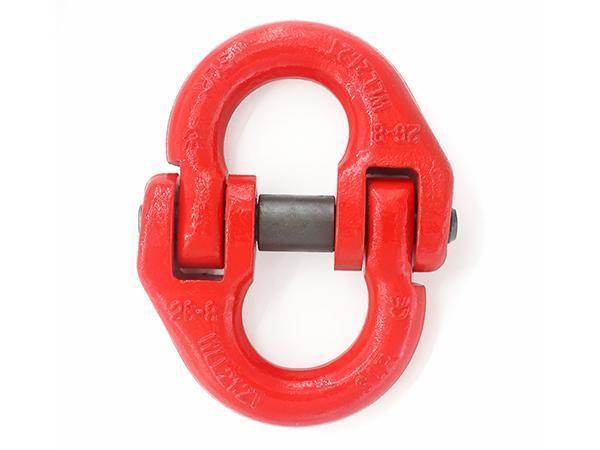

Caractéristiques de la manille oméga
● Il peut fonctionner avec des courroies et chaînes G80, conforme à la norme EN818-2;
● Il a été fabriqué à partir d’un acier allié spécial forgé, de haute intensité et de dureté supérieure, qui a été soumis à un processus de traitement thermique;
● Chaque pièce de travail a réussi aux essais de charge, à savoir 2,5 fois la limite de charge de travail;
● Nous effectuons aussi l’essai de fatigue pour chaque échantillon d’un lot, test de 20 000 cycles;
● Nous réalisons l’essai de résistance à la traction pour chaque échantillon d’un lot de produits;
● Nos produits sont soumis à la détection des défauts par particules magnétiques;
● Toutes les goupilles de sécurité sont testées afin de garantir une dureté uniforme;
● Traitement de surface: Revêtement plastique
● Code couleur: Rouge RAL3020 / Jaune RAL1003.
● La charge ultime est de 5 fois la limite de charge de travail.
● Nous pouvons fournir des produits en acier inoxydable.

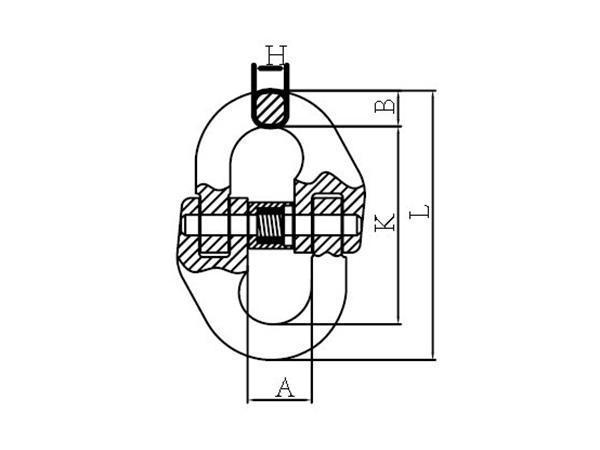

Paramètres (Unité: mm)
| Code |
Poids (kg) |
Limite de charge de travail (t) |
Charge de rupture (t) |
A±1.5 |
B±1 |
L±2.5 |
K±2 |
H±1 |
| 8-SLR074-06 |
0.08 |
1.12 |
4.48 |
15 |
7.5 |
58 |
42 |
7 |
| 8-SLR074-7 |
0.145 |
1.5 |
6 |
19 |
8.5 |
71.8 |
54.8 |
8.5 |
| 8-SLR074-7/8 |
0.146 |
2 |
8 |
18 |
9.5 |
79.5 |
60.5 |
8.5 |
| 8-SLR074-8 |
0.16 |
2 |
8 |
19.5 |
9.5 |
79.5 |
60.5 |
8.5 |
| 8-SLR074-10 |
0.30 |
3.15 |
12.6 |
25 |
12 |
90.5 |
68 |
11.5 |
| 8-SLR074-13 |
0.65 |
5.3 |
21.2 |
29 |
15 |
117 |
87 |
15 |
| 8-SLR074-16 |
1.15 |
8 |
32 |
34.5 |
19.8 |
148 |
108.4 |
19.8 |
| 8-SLR074-18 |
1.84 |
10 |
40 |
38 |
21 |
154 |
112 |
21 |
| 8-SLR074-20 |
2.1 |
12.5 |
50 |
41 |
24 |
169.5 |
121.5 |
24 |
| 8-SLR074-22 |
2.87 |
15 |
60 |
48 |
26 |
193.5 |
141.5 |
26 |
| 8-SLR074-26 |
4.5 |
21.2 |
84.8 |
57.5 |
31 |
220 |
158 |
30 |
| 8-SLR074-32 |
8.21 |
31.5 |
126 |
67 |
38 |
281 |
205 |
37 |

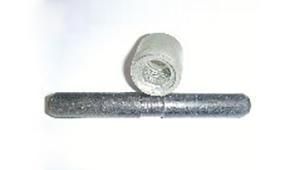

Maillon de jonction TYPE A SP-SLR074 -manchon et goupille (manchon unique)
Paramètres (Unité: mm)
 |
Code |
Taille |
Code |
Taille |
| SP-SLR074-6 |
6-8 |
SP-SLR074-18 |
18-8 |
| SP-SLR074-7/8 |
7/8-8 |
SP-SLR074-20 |
20-8 |
| SP-SLR074-10 |
10-8 |
SP-SLR074-22 |
22-8 |
| SP-SLR074-13 |
13-8 |
SP-SLR074-26 |
26-8 |
| SP-SLR074-16 |
16-8 |
SP-SLR074-32 |
32-8 |

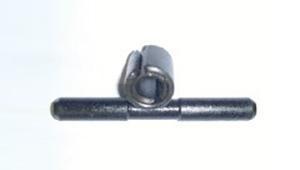

Maillon de jonction TYPE A SP-SLR074 -manchon et goupille (double manchon)
Paramètres (Unité: mm)
 |
Code |
Taille |
Code |
Taille |
| SP-SLR074-6 |
6-8 |
SP-SLR074-18 |
18-8 |
| SP-SLR074-7/8 |
7/8-8 |
SP-SLR074-20 |
20-8 |
| SP-SLR074-10 |
10-8 |
SP-SLR074-22 |
22-8 |
| SP-SLR074-13 |
13-8 |
SP-SLR074-26 |
26-8 |
| SP-SLR074-16 |
16-8 |
SP-SLR074-32 |
32-8 |
