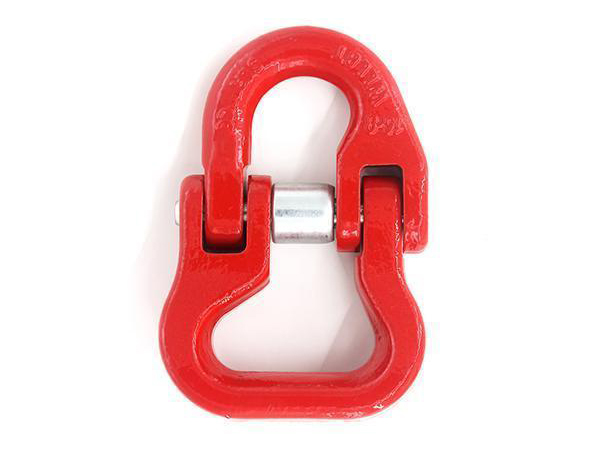

Caractéristiques de la manille oméga
● Il peut fonctionner avec des courroies et chaînes G80, conforme à la norme EN818-2;
● Il a été fabriqué à partir d’un acier allié spécial forgé de haute intensité et de dureté supérieure. Il a été soumis à un processus de traitement thermique;
● Chaque pièce de travail a réussi aux essais de charge, à savoir 2,5 fois la limite de charge de travail;
● Nous effectuons aussi l’essai de fatigue pour chaque échantillon d’un lot, test de 20 000 cycles;
● Nous réalisons l’essai de résistance à la traction pour chaque échantillon d’un lot de produits;
● Nos produits sont soumis à la détection des défauts par particules magnétiques;
● Toutes les goupilles de sécurité sont testées afin de garantir une dureté uniforme;
● Traitement de surface: Revêtement plastique.
● Code couleur: Rouge RAL3020 / Jaune RAL1003.

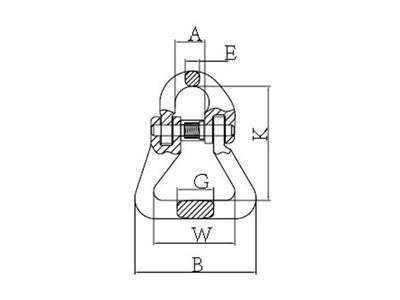

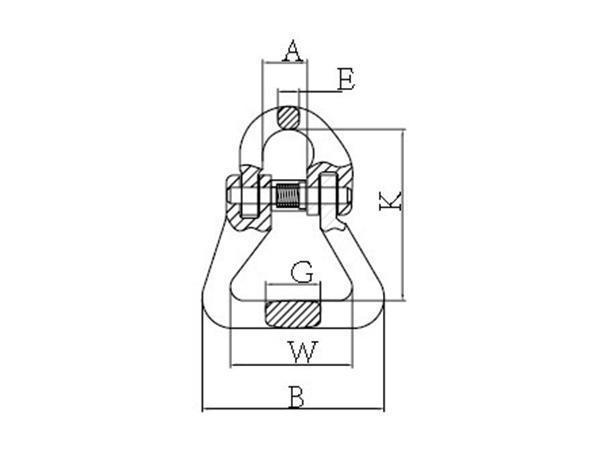

Paramètres (Unité: mm)
| Code |
Poids (kg) |
Limite de charge de travail (t) |
Charge de rupture (t) |
A±1.5 |
B±2 |
K±2 |
W±2 |
G±1 |
E±1 |
| 8-SLR001-06 |
0.2 |
1.12 |
4.48 |
15 |
60 |
56 |
40 |
18 |
7 |
| 8-SLR001-7/8 |
0.3 |
2.0 |
8.0 |
20 |
61.5 |
63.7 |
40 |
24 |
9.5 |
| 8-SLR001-10 |
0.68 |
3.15 |
12.6 |
24 |
66 |
83 |
39 |
30.5 |
11 |
| 8-SLR001-13 |
1.47 |
2.3 |
21.2 |
28 |
88 |
93.7 |
55 |
36.8 |
16.5 |
| 8-SLR001-16 |
2.3 |
8 |
32 |
34.5 |
108 |
120 |
65.5 |
45.2 |
19.8 |
| 8-SLR001-20 |
3.3 |
12.5 |
50 |
41 |
129 |
138 |
80 |
51.8 |
23 |
| 8-SLR001-22 |
6.89 |
15 |
60 |
50 |
191 |
180 |
126 |
70 |
26 |
| 8-SLR001-26 |
10.62 |
21.2 |
84.8 |
58 |
228.4 |
209.5 |
152 |
86 |
30 |
| 8-SLR001-32 |
18.92 |
31.5 |
126 |
72.5 |
252 |
279 |
160 |
91 |
55 |
La charge ultime est de 4 fois la limite de charge de travail.
Type A SP-SLR001 manchon et goupille (manchon simple)
Paramètres (Unité: mm)
 |
Code |
Taille |
Code |
Taille |
| SP-SLR001-6 |
6-8 |
SP-SLR001-20 |
20-8 |
| SP-SLR001-7/8 |
7/8-8 |
SP-SLR001-22 |
22-8 |
| SP-SLR001-10 |
10-8 |
SP-SLR001-26 |
26-8 |
| SP-SLR001-13 |
13-8 |
SP-SLR001-32 |
32-8 |
| SP-SLR001-16 |
16-8 |
|
|
Type B SP-SLR001 manchon et goupille (double manchon)
Paramètres (Unité: mm)
 |
Code |
Taille |
Code |
Taille |
| SP-SLR001-6 |
6-8 |
SP-SLR001-20 |
20-8 |
| SP-SLR001-7/8 |
7/8-8 |
SP-SLR001-22 |
22-8 |
| SP-SLR001-10 |
10-8 |
SP-SLR001-26 |
26-8 |
| SP-SLR001-13 |
13-8 |
SP-SLR001-32 |
32-8 |
