Caractéristiques de la manille oméga
● Il peut fonctionner avec des courroies et chaînes G80, conforme à la norme EN818-2;
● Il a été fabriqué à partir d’un acier allié spécial forgé, de haute intensité et de dureté supérieure, qui a été soumis à un processus de traitement thermique;
● Chaque pièce de travail a réussi aux essais de charge, à savoir 2,5 fois la limite de charge de travail;
● Nous effectuons aussi l’essai de fatigue pour chaque échantillon d’un lot, test de 20 000 cycles;
● Nous réalisons l’essai de résistance à la traction pour chaque échantillon d’un lot de produits;
● Nos produits sont soumis à la détection des défauts par particules magnétiques;
● Toutes les goupilles de sécurité sont testées afin de garantir une dureté uniforme;
● Traitement de surface: Revêtement plastique
● Code couleur: Rouge RAL3020 / Jaune RAL1003.

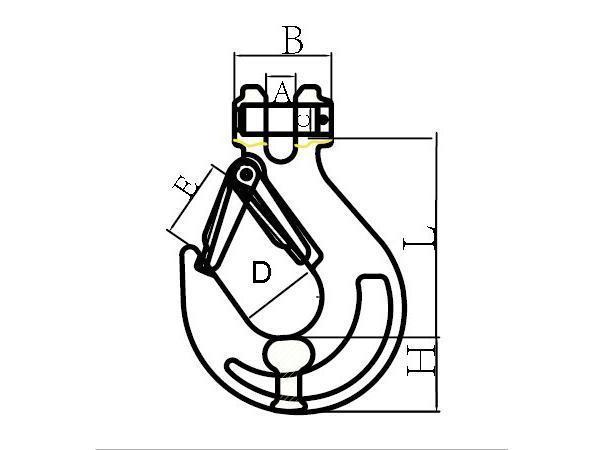

Paramètres (Unité: mm)
| Code |
Poids (kg) |
Limite de charge de travail (t) |
Charge de rupture (t) |
A±0.5 |
B±1.5 |
D±1 |
H±1 |
L±2 |
E±2 |
| 8-SLR012-06 |
0.32 |
1.12 |
4.48 |
8 |
32 |
35 |
23 |
76 |
26 |
| 8-SLR012-7/8 |
0.48 |
2.0 |
8.0 |
9.5 |
37 |
37 |
32.5 |
85.5 |
29 |
| 8-SLR012-10 |
0.95 |
3.15 |
12.6 |
13 |
49 |
46 |
35 |
104 |
39 |
| 8-SLR012-13 |
1.8 |
5.3 |
21.2 |
16.5 |
56.5 |
56 |
42.5 |
128 |
47 |
| 8-SLR012-16 |
3.4 |
8 |
32 |
21.5 |
70.5 |
60 |
54 |
150 |
55 |
| 8-SLR012-20 |
6 |
12.5 |
50 |
24 |
77 |
79 |
58 |
180 |
61 |
| 8-SLR012-22 |
10.4 |
15 |
60 |
27 |
91 |
101 |
62 |
213 |
72 |
| 8-SLR012-26 |
14.5 |
21.2 |
84.8 |
30 |
117 |
115 |
75 |
250 |
85 |
| 8-SLR012-32 |
27.0 |
31.5 |
126 |
35 |
150 |
140 |
88 |
317 |
106 |

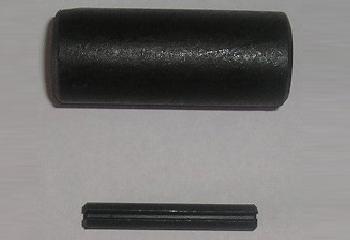

SP-SLR012 - Goupille (Goupille + Goupille cylindrique souple)
Paramètres (Unité: mm)
 |
Code |
Taille |
Code |
Taille |
| SP-SLR012-6 |
6-8 |
SP-SLR012-20 |
20-8 |
| SP-SLR012-7/8 |
7/8-8 |
SP-SLR012-22 |
22-8 |
| SP-SLR012-10 |
10-8 |
SP-SLR012-26 |
26-8 |
| SP-SLR012-13 |
13-8 |
SP-SLR012-32 |
32-8 |
| SP-SLR012-16 |
16-8 |
|
|

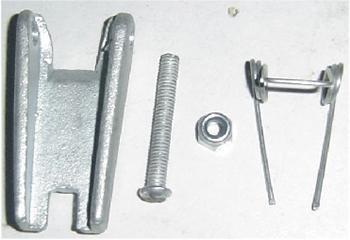

SP-SLR012 - Loquet coulé (Loquet coulé + Ressort + Ecrou + Vis)
Paramètres (Unité: mm)
 |
Code |
Taille |
Code |
Taille |
| SP-SLR012-6 |
6-8 |
SP-SLR012-20 |
20-8 |
| SP-SLR012-7/8 |
7/8-8 |
SP-SLR012-22 |
22-8 |
| SP-SLR012-10 |
10-8 |
SP-SLR012-26 |
26-8 |
| SP-SLR012-13 |
13-8 |
SP-SLR012-32 |
32-8 |
| SP-SLR012-16 |
16-8 |
|
|
