Caractéristiques de la manille oméga
● Il peut fonctionner avec des courroies et chaînes G80, conforme à la norme EN818-2;
● Il a été fabriqué à partir d’un acier allié spécial forgé de haute intensité et de dureté supérieure. Il a été soumis à un processus de traitement thermique;
● Chaque pièce de travail a réussi aux essais de charge, à savoir 2,5 fois la limite de charge de travail;
● Nous effectuons aussi l’essai de fatigue pour chaque échantillon d’un lot, test de 20 000 cycles;
● Nous réalisons l’essai de résistance à la traction pour chaque échantillon d’un lot de produits;
● Nos produits sont soumis à la détection des défauts par particules magnétiques;
● Chaque pièce de travail est équipée d’un loquet de sécurité coulé;
● Traitement de surface: Revêtement plastique.
● Code couleur: Rouge RAL3020 / Jaune RAL1003.

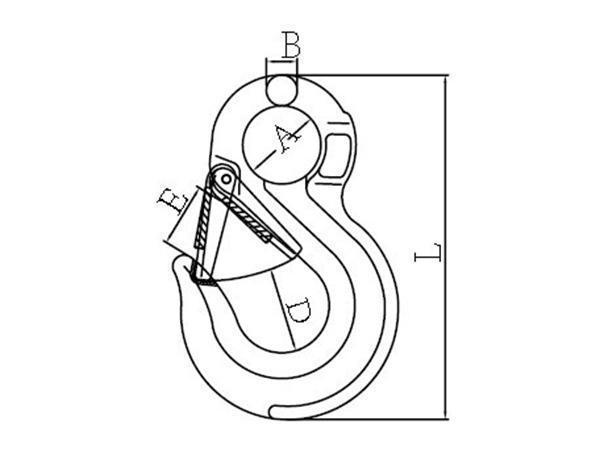

Paramètres (Unité: mm)
| Code |
Poids (kg) |
Limite de charge de travail (t) |
Charge de rupture (t) |
B±1 |
E±1 |
D±1 |
A±1 |
L±2 |
| 8-SLR013-06 |
0.3 |
1.12 |
4.48 |
9 |
24 |
21 |
20 |
108 |
| 8-SLR013-7/8 |
0.4 |
2.0 |
8.0 |
11 |
30 |
26 |
25 |
133 |
| 8-SLR013-10 |
0.9 |
3.15 |
12.6 |
15 |
34 |
39 |
38 |
167 |
| 8-SLR013-13 |
1.7 |
5.3 |
21.2 |
19 |
39 |
54 |
43 |
213 |
| 8-SLR013-16 |
3.2 |
8 |
32 |
23 |
46 |
64 |
50 |
255 |
| 8-SLR013-20 |
5.8 |
12.5 |
50 |
24 |
48 |
80.4 |
63 |
305 |
| 8-SLR013-22 |
8.5 |
15 |
60 |
32 |
71 |
100 |
62 |
348 |
| 8-SLR013-26 |
13 |
21.2 |
84.8 |
35 |
81 |
82 |
64 |
394 |
| 8-SLR013-32 |
17 |
31.5 |
126 |
37 |
102 |
112 |
88 |
480
|
Paramètres (Unité: mm)
 |
Code |
Taille |
Code |
Taille |
| SP-SLR013-6 |
6-8 |
SP-SLR074-20 |
20-8 |
| SP-SLR013-7/8 |
7/8-8 |
SP-SLR074-22 |
22-8 |
| SP-SLR013-10 |
10-8 |
SP-SLR074-26 |
26-8 |
| SP-SLR013-13 |
13-8 |
SP-SLR074-32 |
32-8 |
| SP-SLR013-16 |
16-8 |
|
|
