Anneau de tête

La charge ultime est de 4 fois la limite de charge de travail.
Pour le type 8-SLR1011-13 à 8-SLR1011-36, emboutissage plat offert sur demande.
Pour le type 8-SLR1011-45 à 8-SLR1011-50: sans emboutissage plat.
L’emboutissage plat est adopté avec la manille oméga G100 SLR1027.

Caractéristiques de la manille oméga
● Il peut fonctionner avec des chaînes G100;
● La performance est améliorée de 25%, comparée aux produits G80;
● Il a été fabriqué à partir d’un acier allié spécial forgé de haute intensité et de dureté supérieure. Il a été soumis à un processus de traitement thermique;
● Chaque pièce de travail a réussi aux essais de charge, à savoir 2,5 fois la limite de charge de travail;
● Nous effectuons aussi l’essai de fatigue pour chaque échantillon d’un lot, test de 20 000 cycles;
● Nous réalisons l’essai de résistance à la traction pour chaque échantillon d’un lot de produits;
● Nos produits sont soumis à la détection des défauts par particules magnétiques;
● Toutes les pièces sont forgées;
● Code couleur: Bleu RAL5015;
● Traitement de surface: Revêtement plastique

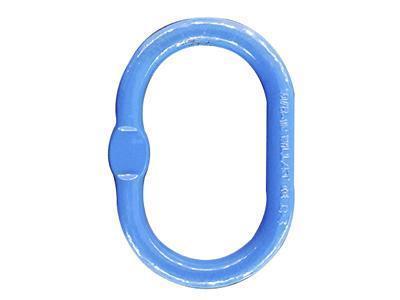

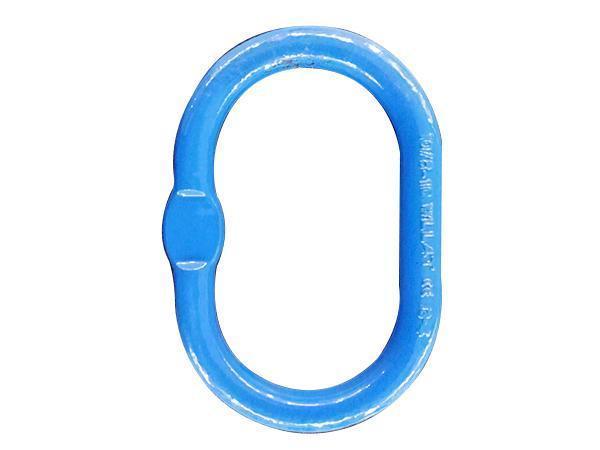

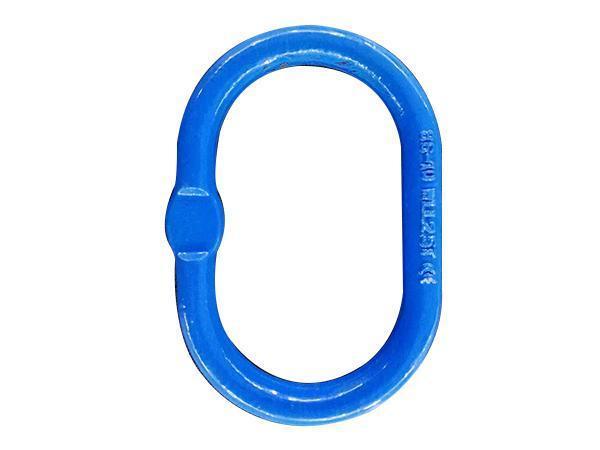

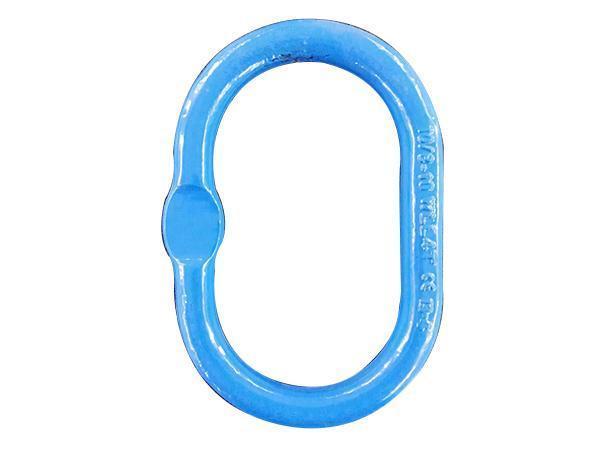

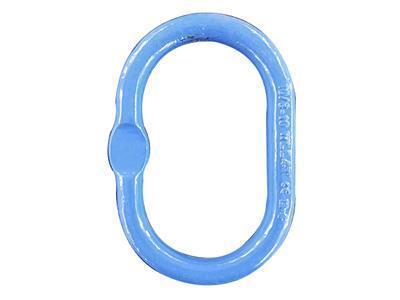

Anneau de tête SLR1011

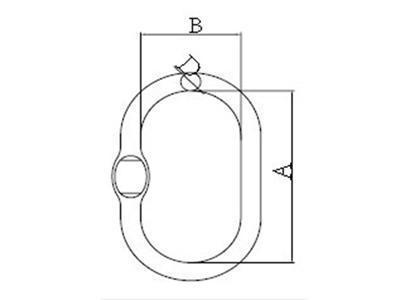

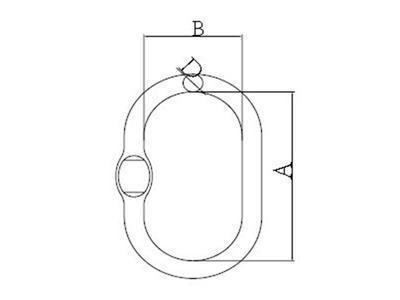

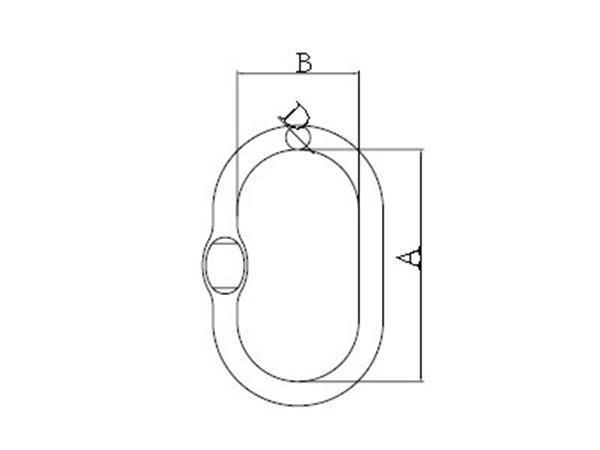

Paramètres (Unité: mm)
Code Diamètre de la chaîne G 100 mm Poids (kg) Limite de charge de travail (t) Dimensions (mm)
1 pied coulissant 2 pieds coulissants A B D
8-SLR1011-13 6+7 6 0.34 2.3 110 60 13
8-SLR1011-16 8 7 0.53 3.5 110 60 16
8-SLR1011-18 10 8 0.86 5 135 75 18
8-SLR1011-23 13 10 1.6 7.6 160 90 23
8-SLR1011-27 16 13 2.46 10 180 100 27
8-SLR1011-33 19 16 4.14 14 200 110 33
8-SLR1011-36 22 19 6.22 25.1 260 140 36
8-SLR1011-45 26 22 12.85 30.8 340 180 45
8-SLR1011-50 32 26 16.22 40 350 190 50
Anneau de tête SLR1013

● AToutes les pièces sont forgées.
● Grande longueur interne.

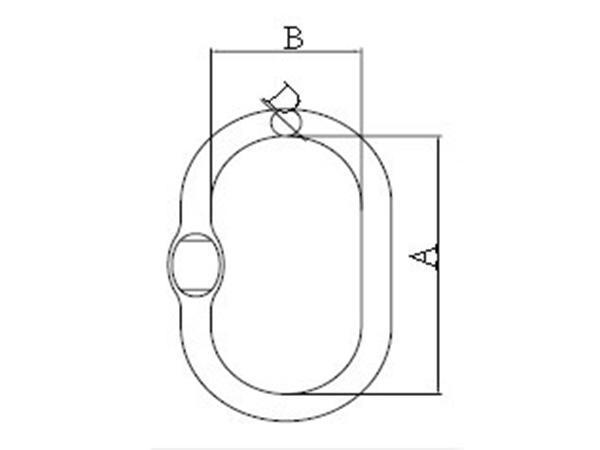

Paramètres (Unité: mm)
Code Diamètre de la chaîne G 100 mm Poids (kg) Limite de charge de travail (t) Dimensions (mm)
1 pied coulissant 2 pieds coulissants A B D
8-SLR1013-86 6/8 6 0.4 2.5 120 70 14
8-SLR1013-108 10 8 0.8 4 140 80 17
8-SLR1013-1310 13 10 1.5 7.5 160 95 22
8-SLR1013-1613 16 13 2.5 10 190 110 28
8-SLR1013-2016 19/20 16 5.2 17 240 140 34
8-SLR1013-2220 22/26 20/22 7.7 28 250 150 42

La charge ultime est de 4 fois la limite de charge de travail.
Toutes les tailles: emboutissage plat possible sur demande.
L’emboutissage plat est adopté avec la manille oméga G100 SLR1027.

Anneau de tête forgé ultra large G100 SLR1014

● Toutes les pièces sont forgées.
● Dimensions ultra-larges (grande largeur interne et grande longueur interne).

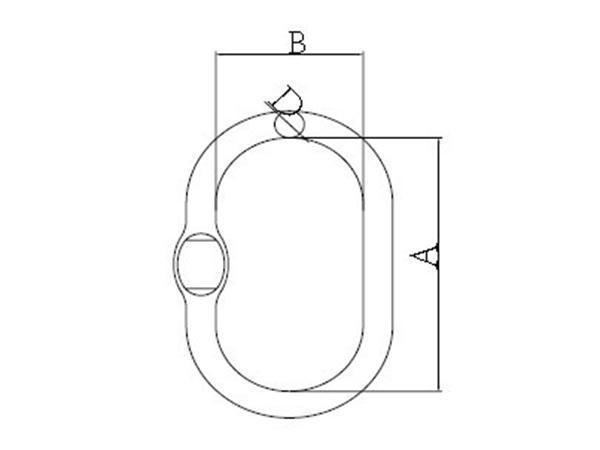

Paramètres (Unité: mm)
Code Diamètre de la chaîne G 100 mm Poids (kg) Limite de charge de travail (t) Dimensions (mm)
1 pied coulissant 2 pieds coulissants A B D
8-SLR1014-108 8/10 8 3.7 4 340 180 25
8-SLR1014-1310 13 10 4.7 6.7 340 180 28
8-SLR1014-1613 16 13 7.1 10 340 180 34
8-SLR1014-2016 20 16 8.9 16 340 180 42

La charge ultime est de 4 fois la limite de charge de travail.
Toutes les tailles: emboutissage plat possible sur demande.
L’emboutissage plat est adopté avec la manille oméga G100 SLR1027

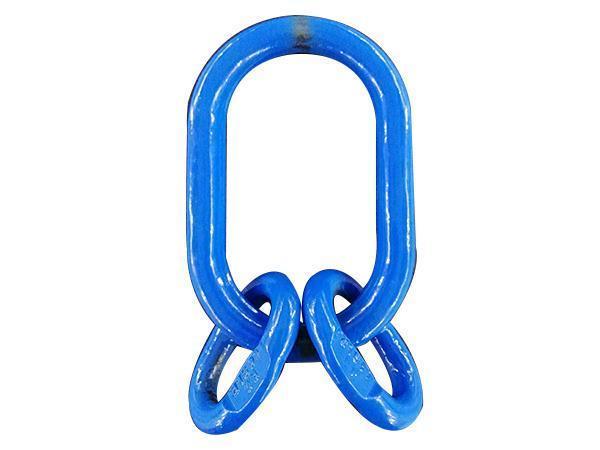

Anneau de tête forgé G100 SLR1012

● Toutes les tailles: anneau principal forgé et sous-anneau soudé.
● Selon la norme EN1677-4.

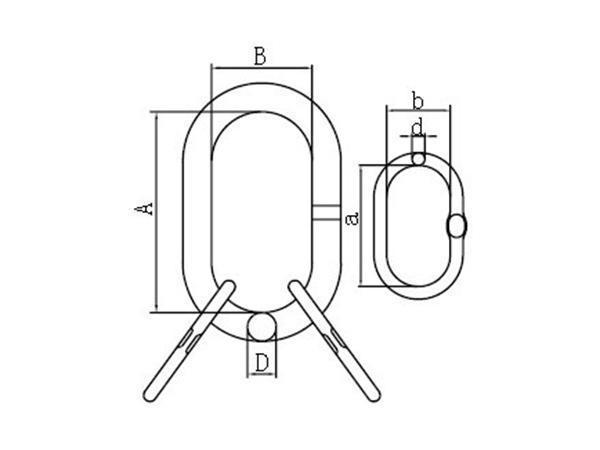

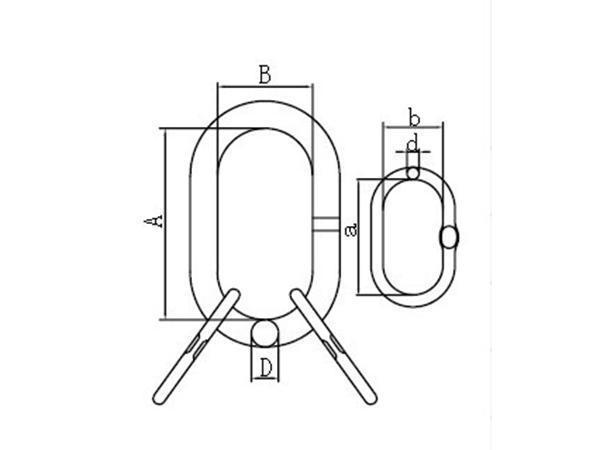

Paramètres (Unité: mm)
Code Diamètre de la chaîne G 100 mm Poids (kg) Limite de charge de travail (t) Dimensions (mm)
Pour 3/4 pieds coulissants A B D a b d
8-SLR1012-6 6MM 1.3 3 135 75 19 84 25 13
8-SLR1012-8 8MM 2.33 5.3 160 90 23 70 35 16.5
8-SLR1012-10 10MM 3.7 8 180 100 27 85 40 19
8-SLR1012-13 13MM 6.5 14 200 110 33 115 50 23
8-SLR1012-16 16MM 10.1 21.2 260 140 36 140 65 27
8-SLR1012-20 19/20MM 22.8 33.6 350 190 50 150 70 33
8-SLR1012-22 22MM 26 33.9 350 190 50 180 100 36

Toutes les tailles: emboutissage plat possible sur demande.
L’emboutissage plat est adopté avec la manille oméga G100 SLR1027.

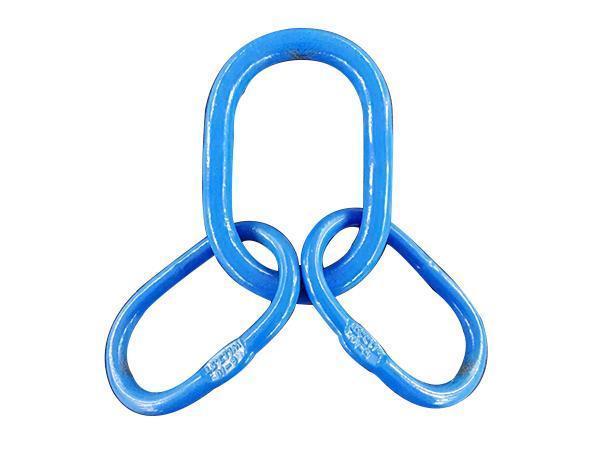

Anneau de tête forgé G100 SLR-1015

● AToutes les tailles: emboutissage plat possible sur demande.
● LSous-anneau plus large.

Paramètres (Unité: mm)
Code Poids (kg) Limite de charge de travail (t) Charge de rupture (t) Dimensions (mm)
A B D a b d
10-SLR1015-06 1.8 3.5 14 150 90 19 120 70 14
10-SLR1015-08 3.0 5 20 160 95 22 140 80 17
10-SLR1015-10 6.5 11.5 46 200 120 30 160 95 22
10-SLR1015-13 15 17 68 250 150 40 200 120 30
10-SLR1015-16 23 28 112 300 200 50 200 120 32

Toutes les tailles: emboutissage plat possible sur demande.
L’emboutissage plat est adopté avec la manille oméga G100 SLR1027.
